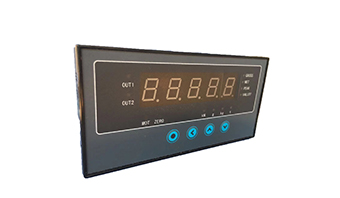

XSE单通道数显仪表
说明
①基本误差优于±0.05%F·S。18位A/D转换器。测控周期0.2秒。15段折线功能
②抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
③输入信号包括：热电阻（Pt100、Pt1000），热电偶（K、S、R、B、N、E、J、T），直流电流，直流电压，直流mV
④外形尺寸：160×80， 96×48以及台式实验室用仪表
⑤仪表电源220V AC，（9~30）V DC
基本配置
单显示（5位LED）
扩展功能
①报警输出：4点（160×80规格）；2点（96×48规格）
②变送输出
③外供普通电源：（同XST）
外供精密电源：（同XST）
④通讯接口：RS 485或RS 232
⑤打印机接口（不含打印机单元）
⑥实验室用台式仪表：小台式（230×104）（可盘装）大台式（318×104）
选型表
|
内容
|
代码及说明 |
|||||||||||
|
XSE/ |
单显示（5位LED） |
|||||||||||
|
外型尺寸 |
A— |
160×80×125（W×H×L） |
||||||||||
|
B— |
96×96×112（W×H×L） |
|||||||||||
|
C— |
96×48×112（W×H×L） |
|||||||||||
|
面板形式
|
H |
横式 |
||||||||||
|
F |
方形 |
|||||||||||
|
显示方式
（LED显示的颜色可按订货要求）
|
1 |
测量值（绿色） |
||||||||||
|
2 |
测量值（绿色）+ 设定值（红色） 限A型仪表 |
|||||||||||
|
3 |
测量值（绿色）+ 测量值光柱（绿色）限A型仪表 |
|||||||||||
|
输入信号 |
E |
热电偶 |
||||||||||
|
R |
热电阻或电阻 |
|||||||||||
|
I |
直流电流 |
|||||||||||
|
V |
直流电压 |
|||||||||||
|
M |
mV信号 |
|||||||||||
|
W |
电位器 |
|||||||||||
|
报警点数量 ( C型仪表限制为3点) |
T0 |
无报警 |
||||||||||
|
T1~4 |
1~4点报警 |
|||||||||||
|
变送输出 |
A0 |
无输出 |
||||||||||
|
A1 |
电流输出(4~20）mA、（0~10）mA或（0~20）mA |
|||||||||||
|
A2 |
电压输出(0~5）V、（1~5）V |
|||||||||||
|
A3 |
电压输出(0~10）V |
|||||||||||
|
A4 |
其它输出 |
|||||||||||
|
外供电源 |
B0 |
无外供电源 |
||||||||||
|
B1 |
外供24V DC |
|||||||||||
|
B2 |
外供12V DC |
|||||||||||
|
B3 |
外供精密电压源 |
|||||||||||
|
B4 |
外供精密恒流源 |
|||||||||||
|
B5 |
其它 |
|||||||||||
|
通讯接口 |
S0 |
无通讯接口 |
||||||||||
|
S1 |
RS-232接口 |
|||||||||||
|
S2 |
RS-485接口 |
|||||||||||
|
S3 |
RS 422接口 |
|||||||||||
|
仪表电源 |
V0 |
220V AC |
||||||||||
|
V1 |
24V DC |
|||||||||||
|
V2 |
12V DC |
|||||||||||
|
V3 |
其它 |
|||||||||||
|
打印功能（限A、B型仪表） |
P |
P表示打印功能 |
||||||||||
